VDR HTPC Projekt
Steffen Kae.  <Austin_316@mdcc-fun.de>

Da mein Projekt noch nicht fertig ist,wird hier über Änderungen Informiert, also ab und an mal reinschauen... !

20.März.2004  erste Version der HP...
1.Juli 2004  LCD und IR Einschalter fertig...
dazu Einbau des Ext.Board von mav_ !!!



Auf diese Page möchte ich Euch kurz mein Eigenbauprojekt meines VDRs vorstellen! Das ganze ist etwas in Tagebuchform
geschrieben, um den verlauf des ganzen Projekts verfolgen zu können. Viel Spaß beim lesen und immer dran Denken! Es ist ein Heimprojekt und nichts was in Serie gehen soll! Daher ist es Fertigungstechnich sicher noch verbesserunswürdig, aber es sollte
Spaß machen und ich Denke wenn alles fertig ist wirds schon ganz gut aussehen.. :)

Mein Ziel war ein kleines feines VDR System in einem anständig ausschauendem Gehäuse was sich nicht hinter dem TV verstecken
muß sondern zumindest soooo gut ausschaut das man es vorzeigen kann. Ich bin zwar noch nicht fertig, aber ich Denke für das erste
mal wird es ganz ordentlich.


Nun gehts also los....

Der Anfang....

Darauf gekommen sowas mal zu machen bin ich durch einen guten Freund von www.theforum.de! Der gute PULLE hat selber
so ein HTPC gebastelt und diesen beim letzten RLT dabei gehabt! Das RLT war im Juni, und mein Projekt hab ich dann ende
Juli begonnen.

Zuersteinmal hab ich mich noch etwas im Netz umgeschaut um zu sehen was sich für das ganze am besten eignen würde, und
bin dadurch auf www.epiacenter.de gestoßen. Und damit war meine Wahl nach langer suche im Netz unter anderem bei Google
und eBay, abgeschlossen und ich wußte das ich mir ein EPIA Board kaufen würde!

Gesagt getan.. ein wenig umgeschaut.. und dann bestellt! Ich wollte zuerst eine Board + Gehäuse Kombination kaufen, aber
leider gab es zum damaligen Zeitpunkt kein Gehäuse was meinen Vorstellungen entsprach. Entweder sie waren zu klein und
eng oder schon wieder so groß das ich auch gleich nen normales Desktop Gehäuse hätte nehmen können. Es ist echt nicht leicht
ein Gehäuse zu finden wenn man eine FULL Size DVB Karte verbauen will. Inzwischen hat sich das ja so langsam geändert.

Das Mainboard....

Am 8.Juli bestellte ich dann per eBay Sofortkauf das VIA EPIA 1GHz Board mit Nehemiah Kern für ganze 155 Euro inkl. Porto,
und nachem ich es gegen 12 Uhr bestellt hatte, war es auch schon am nächsten Tag bei mir! SUPER Service den ich nur weiter
empfehlen kann. Der Seeler bei eBay war Comp Creation! Danke nochmal an die Truppe... !

Als Speicher hab ich in dem Board ein 256 MB DDR RAM - Modul (CL2.5) eingesetzt und meinem PC ein neuen 512er Riegel

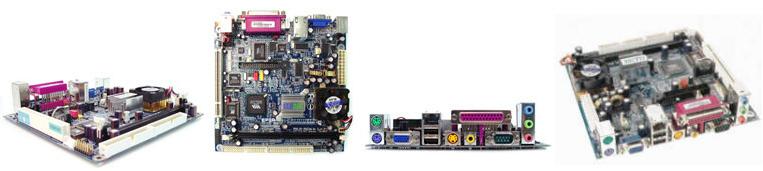

gespendet.  Hier nun ein Bild und einige Daten zu dem Board...

Epia Board

VIA EPIA-M Mainboard Spezifikation

Prozessor

- VIA C3 Nehemiah Processor mit 1 Ghz

Chipsatz

- VIA CLE266 North Bridge
- VT8235 South Bridge

Systemspeicher

- 1 DDR266 DIMM Sockel
- bis zu einem Gigabyte Speicherplatz

VGA

- integrierte VIA CastleRock AGP Grafik mit MPEG-2 Dekoder

Erweiterungssteckplätze

- 1 PCI

Onboard IDE

- 2 X UltraDMA 133/100/66 Connector

Onboard Floppy

- 1 x FDD Connector

Onboard LAN

- VIA VT6103 10/100 Base-T Ethernet PHY

Onboard Audio

- VIA VT1616 6 Kanal AC'97 Codec

Onboard TV Out

- VIA VT1622 TV out

Onboard 1394

- VIA VT6307S IEEE 1394 Firewire

Onboard I/O-Verbindungen

- 1 USB-Connector für 2 USB 2.0 Ports
- zwei 1394 Connector für zwei 1394 Ports
- Frontpanel Audioconnector (Mic und Line Out)
- CD Audio-in Connector
- SIR Connector
- CIR Connector
- Wake-on-LAN, Wake-on-Ring
- CPU/Sys FAN/Fan 3
- System intrusion Connector
- 1 I2C Connector
- 1 Connector für LVDS-Module
- Serieller Port Connector für zweiten COM Port

Back Panel I/O

- 2 1xPS2 Mouse und 2x PS2 Keyboard
- 1 Parallel Port und 1 Serieller Port
- 1 RJ-45 LAN Port
- 2 USB 2.0 Ports
- 1 VGA Port
- 1 RCA Port (SPDIF oder TV out)
- 1 S-Video port
- 3 Audio jacks: line-out, line-in and mic-in; can be switched to 6 channel output

Formfaktor

- Mini-ITX (4 layer)
- 17 cm x 17 cm


Die ersten Tests...

Als ich das Board hatte machte ich dann die ersten Testaufbauten auf meinem Schreibtisch wo ich leider keine Bilder von gemacht
habe. Sah schon recht wirr aus! Um es sich vorzustellen.. ein normales ATX Netzteil, oben drauf das DVD Laufwerk, und dadrauf
dann noch das Board inkl. aufgesteckter DVB-s Karte.  Nachdem, ich dann so einige Linux Distros duchgetestet hatte und auch
schon erste schöne Ergebnisse hatte kam dann leider der schock, von dem ich aber erst etwas später erfahren sollte. Nachdem ich
eines Abends nähmlich das System einfach mal so vor sich hin laufen lies ist nähmlich der TV Out der DVB-s Karte abgeraucht.
Ich habe inzwischen aber einen Service gefunden der den wohl wieder reparieren kann.  Sowie ich den Service gemacht habe gibts
hier Infos darüber.

Die Entdeckung des Gehäuses...

Beim zufälligem stöbern im PC Laden um die ecke bin ich dann drauf gestoßen.. au das Gehäuse an dem ich heute noch sitze.
Das gute Stück hat die Masse 35x9x40 (BxHxT) und ist somit Denke ich fast ideal! Zu den ersten kleinen tücken komm ich gleich...
Das beste an dem Gehäuse, in dem ein 386er Board inkl. Grafik,Lan und Co steckte,war das es ganze 10 Euro kosten sollte. Da
viel die Entscheidung nicht wirklich schwer und ich nahm es einfach mit.  Nachdem dann alles raus war was unnütz ist sah das

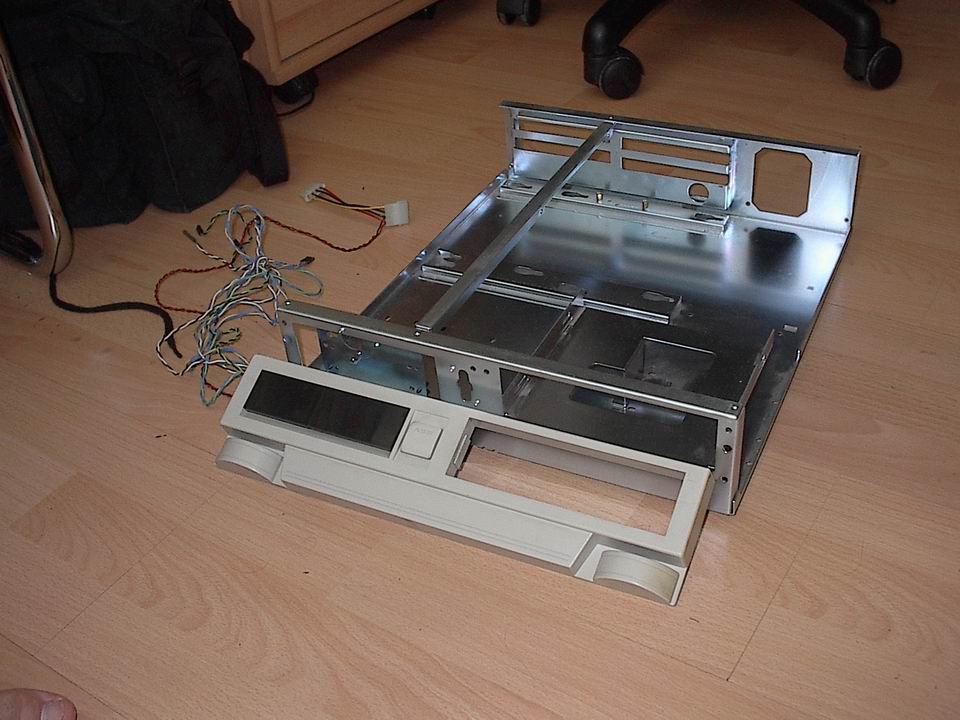

gute Stück dann so aus wie im folgenden Bild...  (um es im original zu sehen klickt einfach aufs Bild...)

Gehäuse_1


Ein paar wichtige Teile...

Damit hatte ich dann also am 31.Juli.2003 mein Gehäuse, was nun nur noch etwas feinschliff braucht. Da leider nur ein AT Netzteil
drin war, mußte natürlich auch ein neues Netzteil her, was ich recht billig bei - wieder mal - eBay bekommen habe!  Am 1.August
hatte ich mir dann also das bestellt, und da war es dann am 6.August.  Das Netzteil hat 150 Watt und schlug mit 9 Euro zu buche.

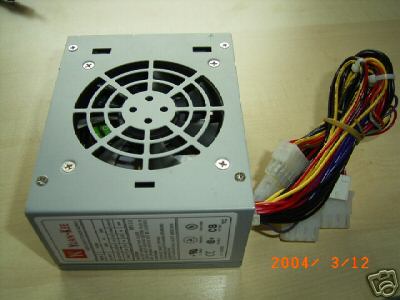

Es ist ein Yuan-Kee 150 W ATX Netzteil was für meine bedürfnisse auch ausreichen ist! Hier nun ein Bild des
Netzteils (ich selber hab leider verschlafen ein Bild zu machen als es noch heil war)...

Netzteil


Und weil ich grade dabei war hab ich mir gleich noch eine 2er Riser Card mit bestellt! Das Stück hat 13 Euro gekostet und lies einige
Zeit auf sich warten.  Am 15.August ist nach knapp über einer Woche warten dann endlich das Päckchen mit der Risercard bei mir eingetroffen. Leider mußte ich feststellen das mir da ne falsche Riser zugesand wurde. Toll...  ich hab dann eine Mail an TechCase geschrieben und daraufhin wurde mir auch recht zügig geantwortet. Mir wurde geschrieben das es sich da wohl um ein Fehler beim Versand handeln würde. Na ok, das kann passieren!  Leider ist bis zum 19.August noch keine neue Riser bei mir und auch noch
keine weitere Reaktion vom Versand von TechCase! Damals dachte ich dann so.. mal schauen was das noch wird.

Weiter ging es am 25.August, wo ich dann endlich die RICHTIGE Risercard zugeschickt bekam. Letzten endes dufte ich dann auch
die falsch zugeschickte Risercard behalten und hab die nun immer noch rumliegen! Wer also eine braucht kann sich ja
melden. Nachdem nun die Riserkarte da war konnte ich endlich anfangen mich an die Rückblende des Gehäuses zu machen.

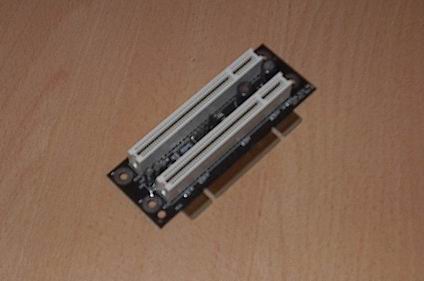

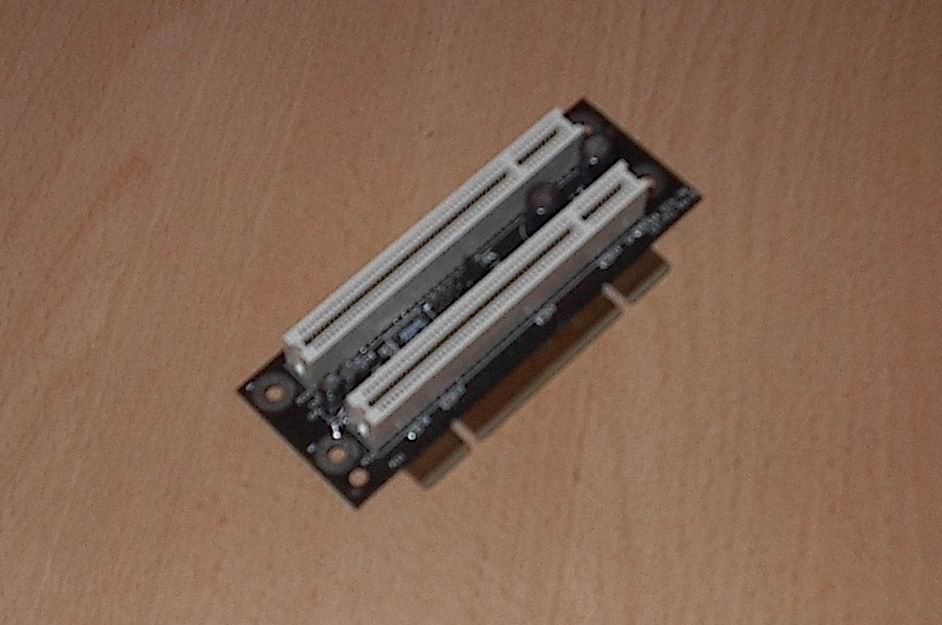

Hier ein Bild der Risercard...

Risercard


Dann ging es auf die Suche nach einer Möglichkeit eine Fernbedienung nutzen zu können. Und siehe da hatte ich noch ein altes
Kabel rumliegen was mal zu meiner WinTV von Hauppauge dazu war nebst Fernbedienung von Hauppauge. Am Kabelende
war der IR Sensor und am anderen ende ein S-VIDEO Stecker, der per Schere abgeschnitten wurde. Durch ein paar Gespräche
und Chats mit oben genannten PULLE wurde ich drauf hingewiesen das die neueren Rev. der DVB Karten nen Klinkenstecker
dran haben wo man direkt das Teil per Klinke anschließen könne. Durch zufall sind wir dann noch darauf gekommen das ich
ja nen CI Interface rumzuliegen habe und das teil hatte sogar ne Buchse für einen 3,5mm Klinkenstecker dran. Nach elendich
langer suche wurde mir dann am nächsten Tag im VDR-Portal Board geschrieben das diese Buchse genau dafür wäre.. nämlich
dem IR Connector. Ich hab dann einfach ein Klinkenstecker angelötet der per CI dann genutzt werden konnte. Das weis Kabel
mußte in die Mitte, ROT an den äußeren Anschluß, und das Bronze Kabel was drum lag ist Masse und muß am äußersten
Kontakt des Klinkensteckers und wird gleichzeitig als Halterung genutzt! dann das ganze Angeschlossen und siehe da ES GEHT!!!

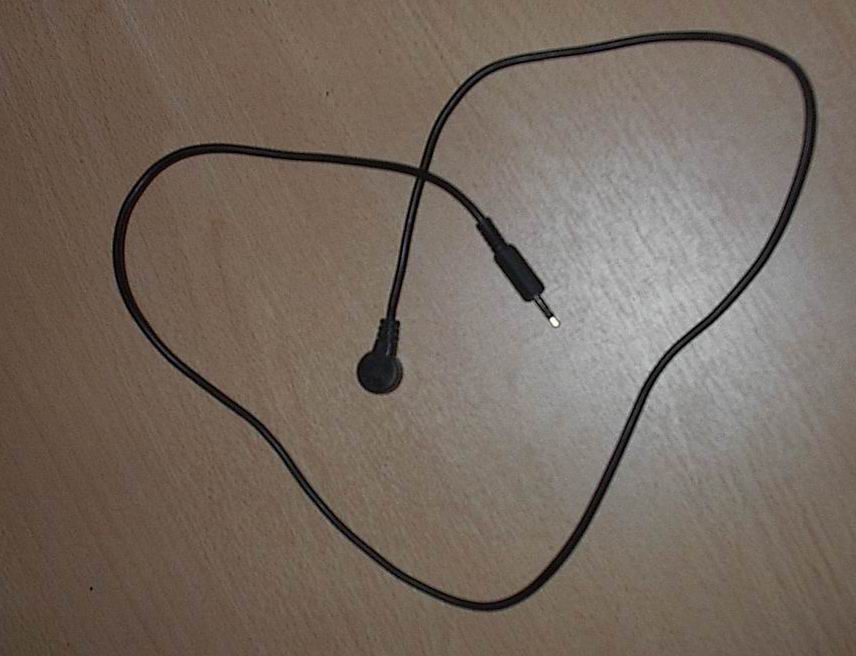

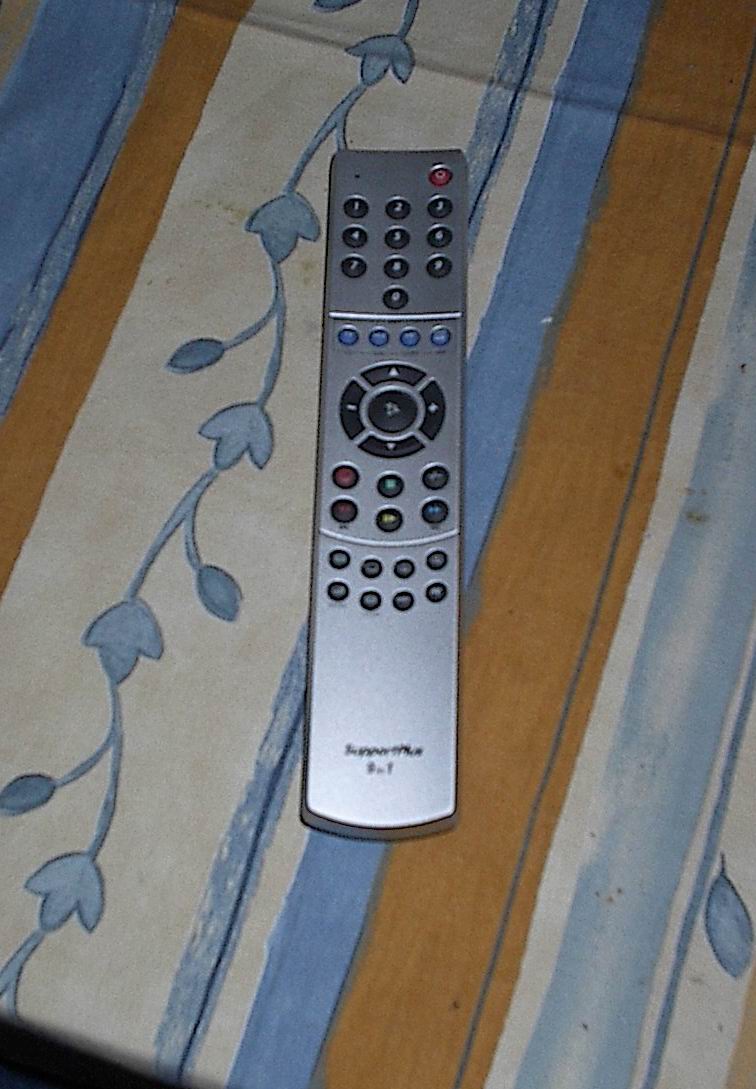

Im folgenden ein Bild meines IR Sensors.... und daneben ein Bilder der Fernbedienung die ich dann letzten Endes nutzen werde.

IR SteckerFernbedienung


Die Bauphase begann..

In der zwischenzeit hab ich trotzdem schon damit begonnen das Gehäuse etwas umzugestalten! Halterungen für HD und CD
Laufwerke brauchte ich keine mehr umzuändern, da diese schon da sind und auch so wie sie sind genutzt werden. Dafür

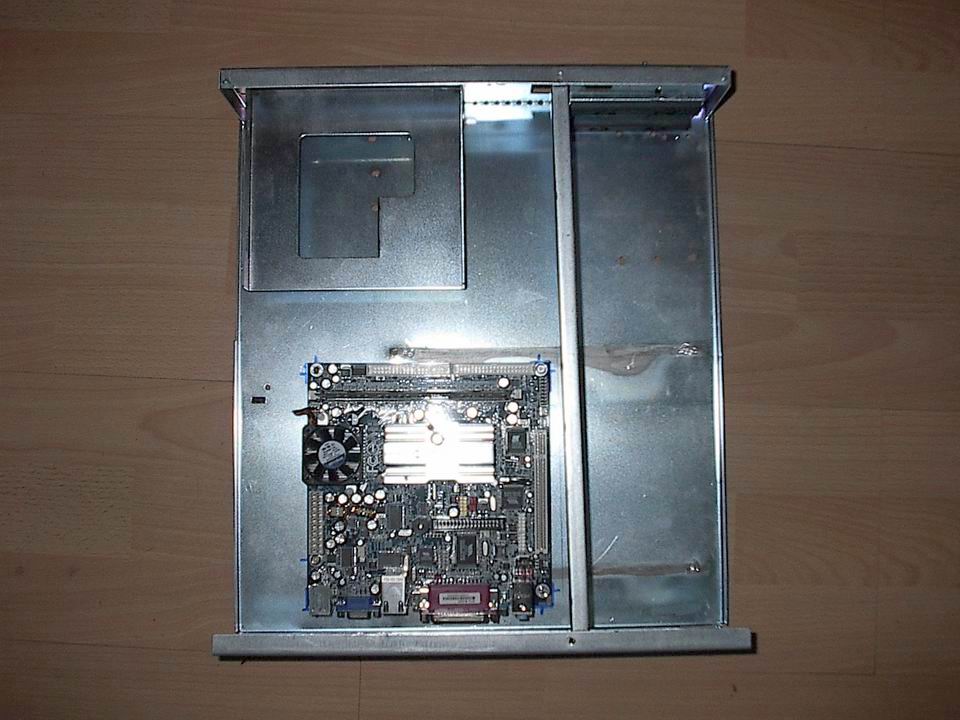

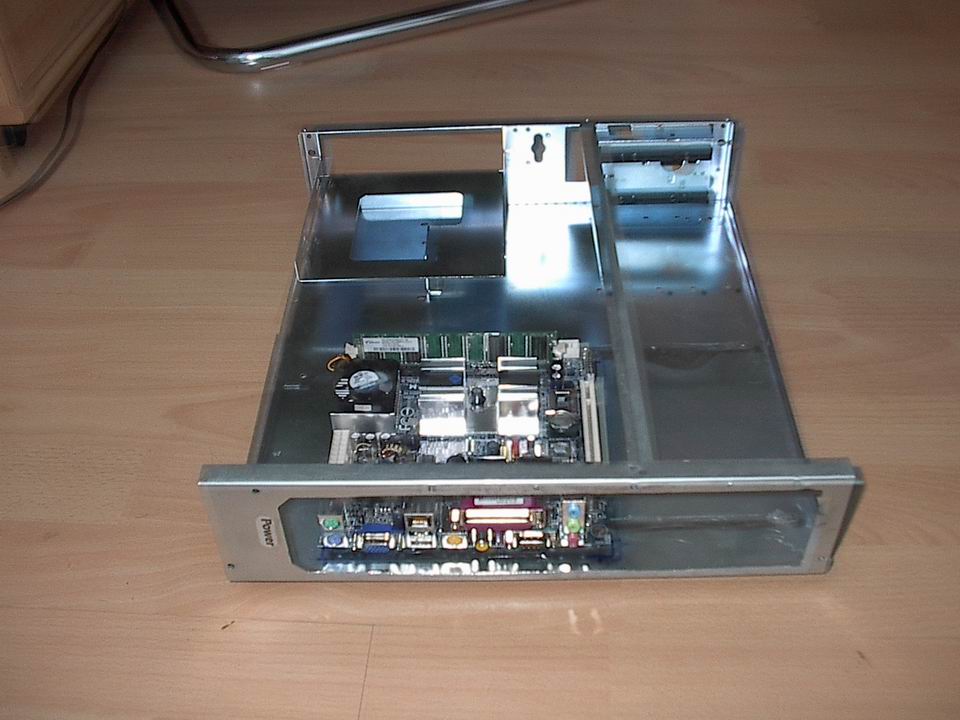

aber mußte umso mehr am Rest des Gehäuses geändert werden. Zuerst hab ich mit der Hinteren front begonnen, und erstmal alles
weggesägt wie man sehen kann.... und das Board liegt auch mal zum Test drin!

Gehäuse_2Gehäuse_5

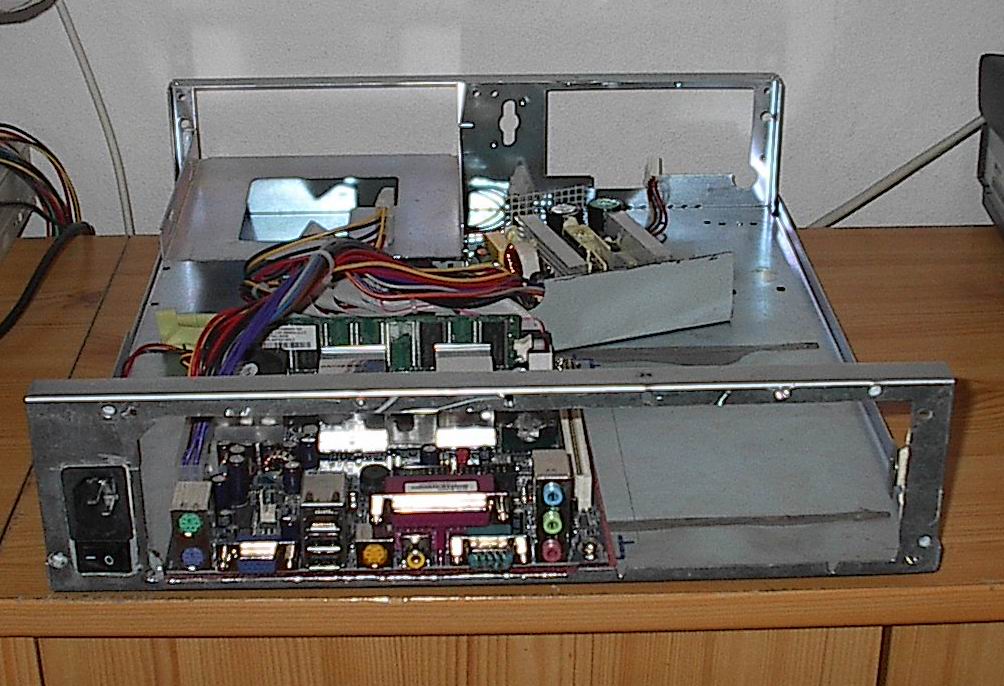

Dann war ich auf der suche nach Blech für die Hintere Blende. Durch zufall bin ich Dann zu einem Stück Blech gekommen was mein Onkel im Garten rumzuliegen hatte und was ideal für die hintere Blende war. Mit ich nun allerdings anständig weiterarbeiten konnte
hab ich mir erstmal ein Dremel bei eBay bestellt.

Zuerst hab ich dann das Blech zurecht gedremelt mit das passig an die Blende hinten passt. Dann war die Aussparung fürs Netzteil
dran und das Netzteil selber was auch etwas gestutzt werden mußte! Und natürlich muß auch die Aussparung für die ATX Blende gemacht werden. Hintergrund ist das ich die Riser so einbauen will das sie vom Board wegzeigt. (einfach um für die Zukunft sicher
zu sein wenn ich doch mal eine 2. PCI Karte einbauen will oder muß. Leider passt dann aber das gekaufte Netzteil nicht mehr neben
das Board so das ich das nun so gemacht habe das das Netzteil vorne im Gehäuse liegt und der Anschluß für den Stecker nach außen gelegt wird. Der Dremel kam am 22.August bei mir an und dann gings auch schon los ans Dremeln, wobei ich einige Trennscheiben verbraucht habe! Dem Netzteil hab ich oben das "Dach" weggedremelt und der dort angebrachte Lüfter wird direkt am Gehäusedeckel befestigt.
Das Netzteil kann leider nicht anders gelegt werden da der Kabelbaum nicht mehr Spielraum offen läst. Hier nun die ersten Bilder
wo was im Gehäuse hin soll....

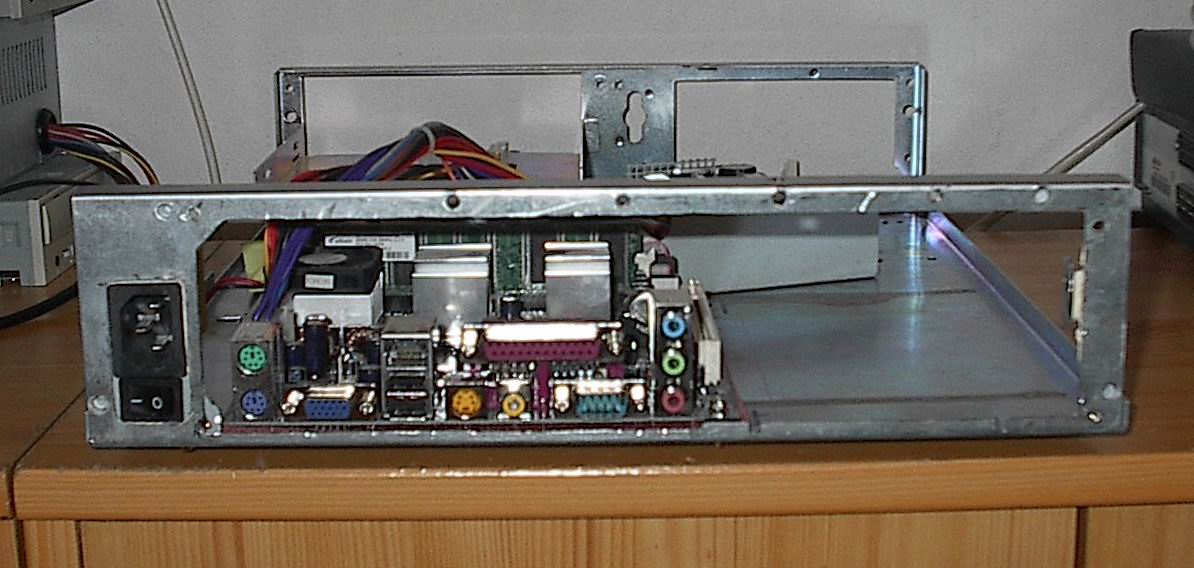

Gehäuse_3Gehäuse_4

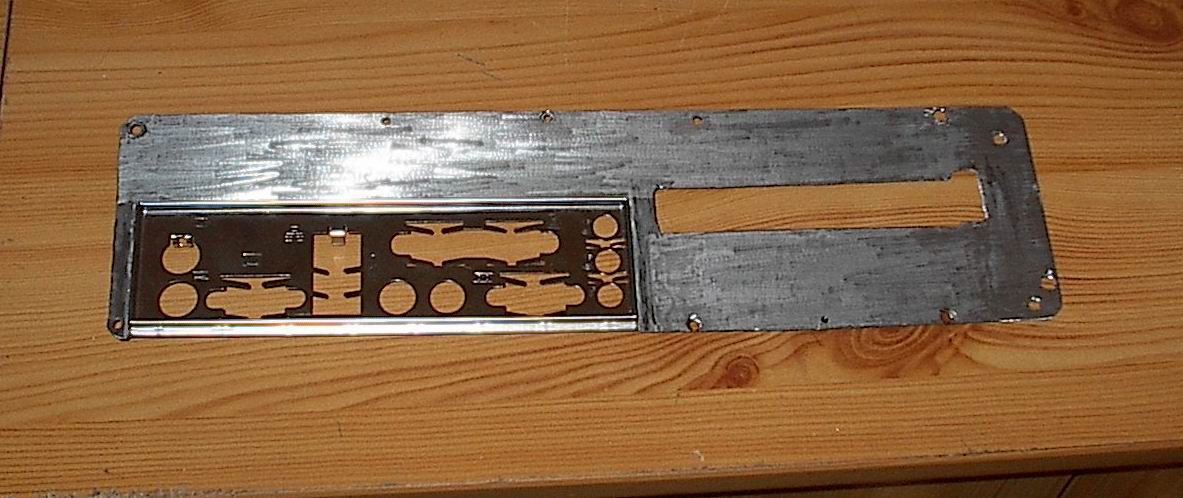

Und auch die Hintere Blende war schnell fertig. Ich Denke doch das es ganz ok ausschaut! Die ATX Blende hab ich per Montage
Kraft Kleber festgeklebt.  Hier 2 Bilder.... von Hinten und von Vorne!

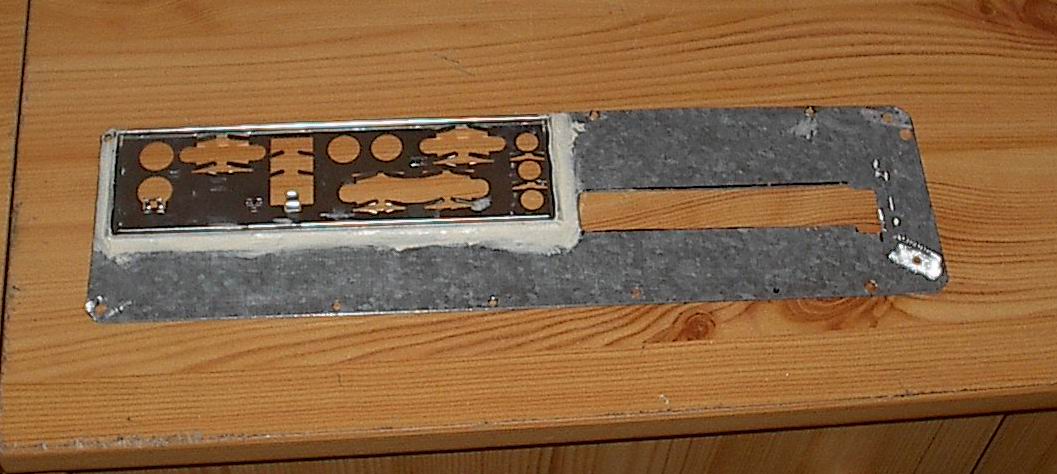

Blende_1Blende_2

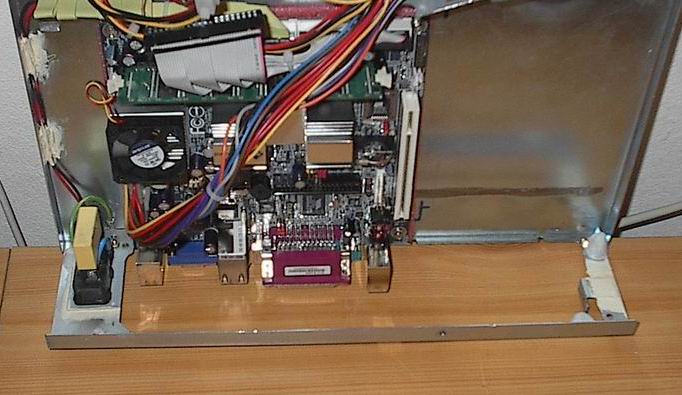

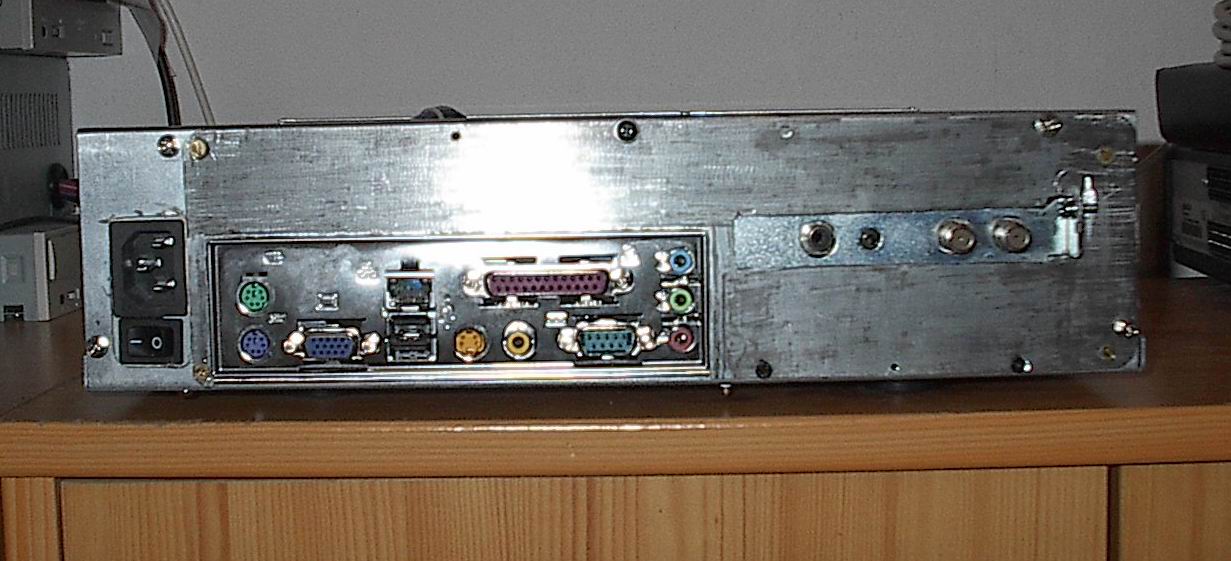

Für meine Handwerkerfinger bin ich recht zufrieden! Ob alles so wie es ist ok ist werde ich ja Dann sehen wenn er das erste mal
länger läuft.. ! War ne ganzschöne Arbeit mit dem Dremel das alles zurechtzuschneiden und zu Bohren! Aber das Ergebnis ist wie

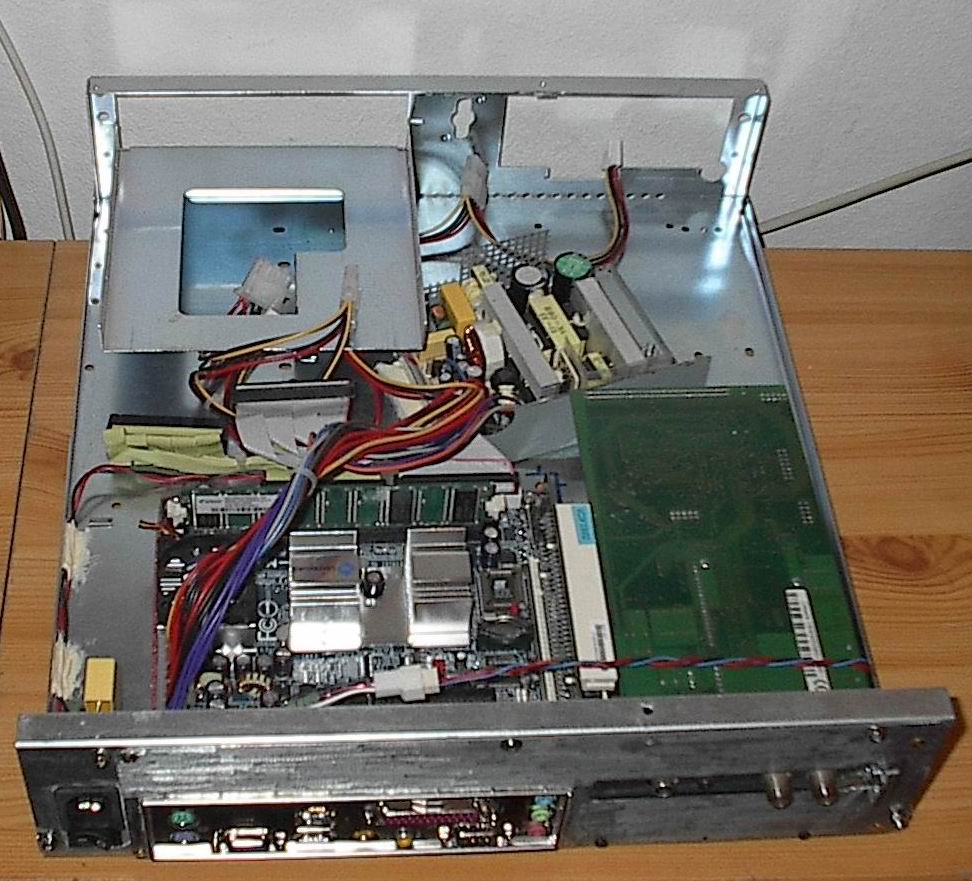

ich finde ok.. :) Seht selbst.. nun also alles so wie es sein sollte...

Gehäuse_6.jpgGehäuse_7Gehäuse_8


Wie im rechten Bild zu sehen ist habe ich den Stromanschluß direkt aus dem Netzteil rausgedremelt und inkl. noch Resten des
Netzteils ans Gehäuse geklebt. Wieder kam der Kraft Kleber zum einsatz. Zusätzlich ist das ganze noch mit einer schraube unten
am Boden befestigt um die Erdung zu gewährleisten.  Am rechten Rand ist dann noch zu sehen wie die Befestigung der DVB-s
Karte sein wird. Ich hab einfach ein Stück Blech genommen was innen am Gehäuse angeklebt wurde. richtig gebogen und ein
Loch rein und schon kann die DVB Karte dann später festgeschraubt werden.

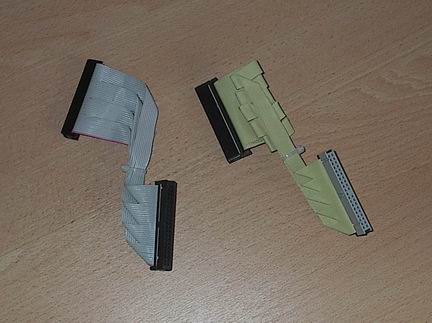

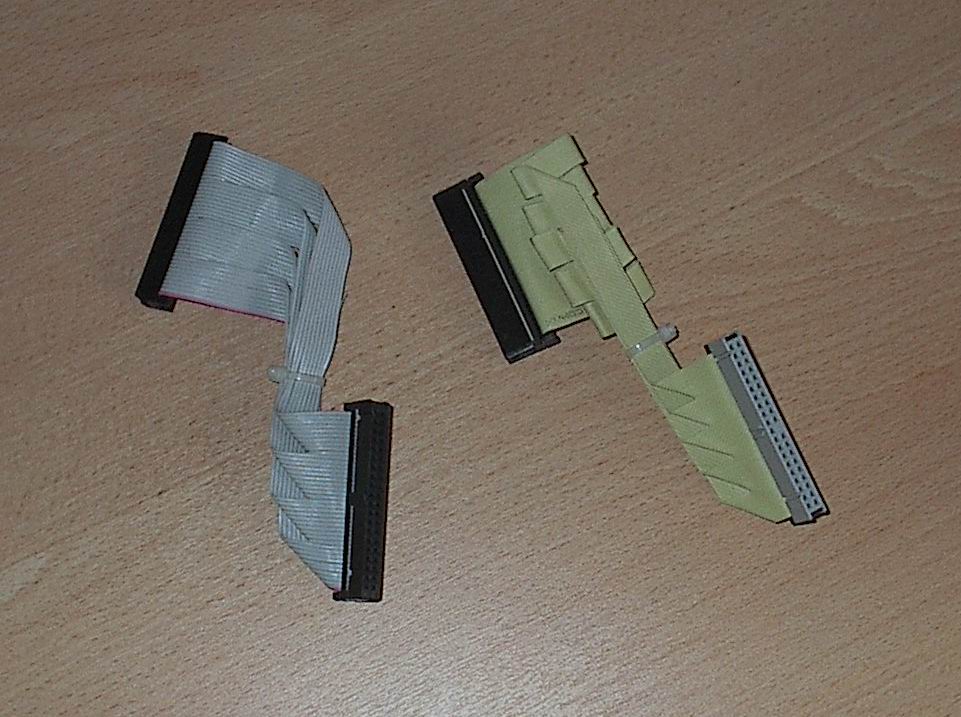

Wer genauer hinschaut sieht auch was ich mit den IDE Kabeln gemacht habe. Da ich keine massig Kabelstränge und Kabel drin
zu liegen haben will die nur Wärmestau verursachen würden habe ich 1 IDE und ein 1 UDMA Kabel genommen und jeweils die
lange Seite abgetrennt. Dann das ganze alle 10 bzw. beim UDAM Kabel alle 15 Drähte jeweils mit einem Cutermesser GANZ
vorsichtig getrennt und zurechtgebogen und somit sind die Kabel Grad mal so lang wie sie sein müssen,und kein cm länger. Dazu verbrauchen diese gebogenen IDE Kabel natürlich den wenigsten Platz.  Hier ein Bild von beiden Kabeln....

IDE_Kabel

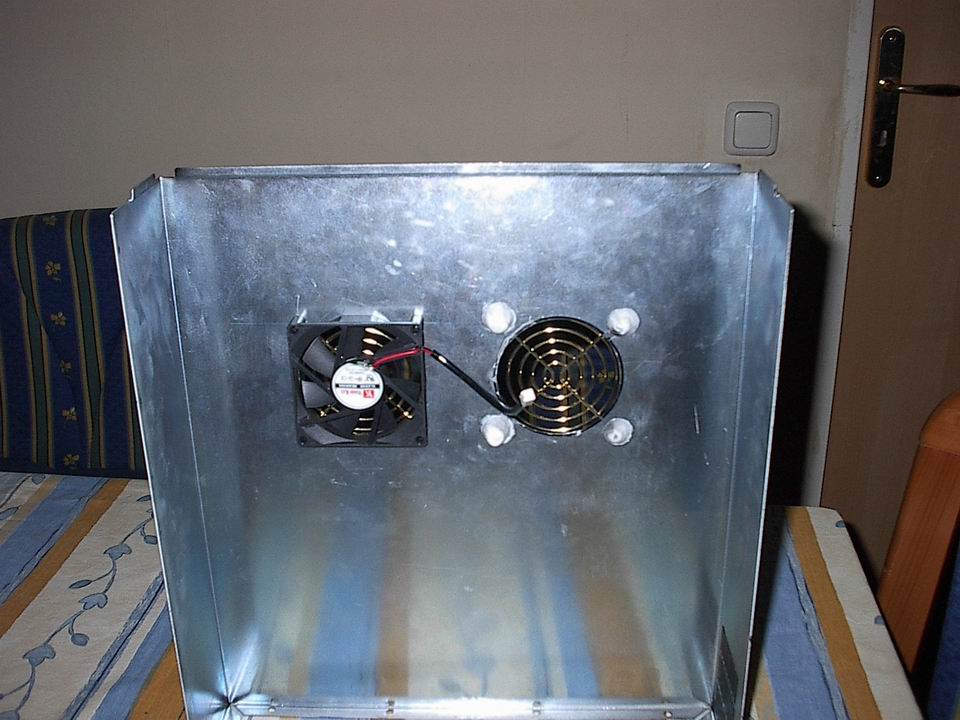

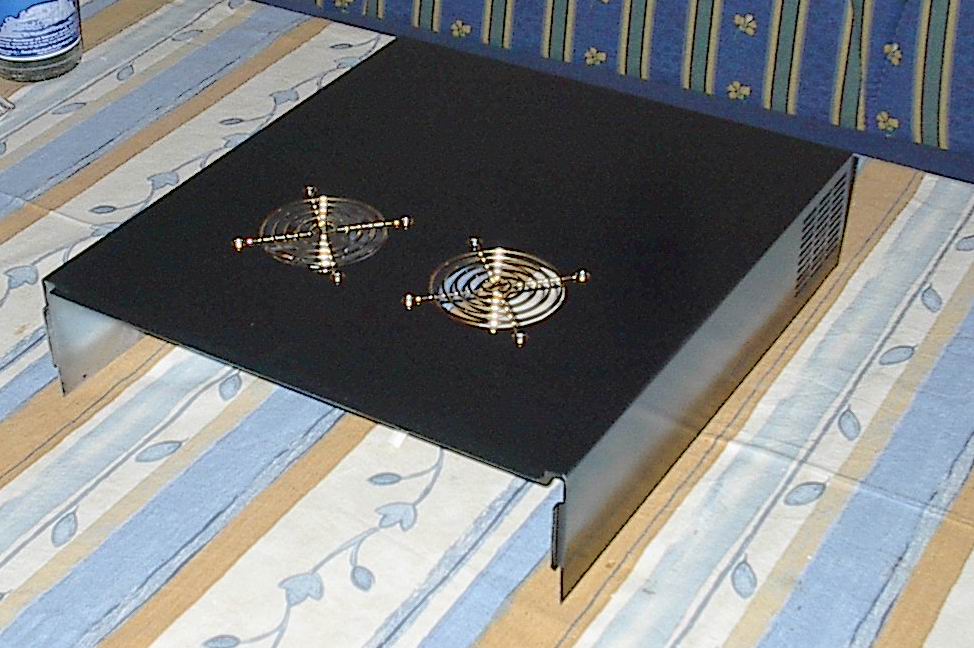

Da nun noch das Netzteil,was ja mitten im Gehäuse liegt belüftet werden muß, und der abstand zum Deckel einfach zu wenig ist
mußte ein Loch her! Hatte ich ja weiter oben schon erwähnt. Also angezeichnet und gedremelt.. ! Dann den Lüfter innen mit einem
kleinen Lüftergitter der außen auf dem Gehäuse drauf kommt verschraubt! Sitzt blendet und wenn alles neu gesprayt ist schauts
sicher sehr gut aus! Leider mußte ich als alles fertig war feststellen das ich DEPP beim Anzeichen das ganze falsch gemacht hab!
Ich hab das Loch auf gut deutsch spiegleverkehrt gedremelt.. DOLL! Ich werde das aber nun einfach so machen das ich das zweite.. DANN richtige Loch.. genau auf gleiche Höhe wie das jetzige setze und da dann den Kühler anbaue! Das Gitter auf der andern Seite
lass ich einfach drauf, da das nen extra belüftungsschlitz ist, auch wenn das DVD LW genau darunter sitzt! Also viel Luft kommt da
nicht rein oder raus, aber das halte ich einfach für die einfachste Lösung jetzt. Tja.. sowas passiert wenn man das anzeichnen mitten
in der Nacht vornimmt! Aber warum nicht...  nachdem nun alles lackiert ist und auch die Goldenen Gitter dran sind Denke ich das es
ganz gut ausschaut. Das Gitter auf der falschen Seite habe ich mit Powerknette fest gemacht. Einfach die Schrauben durch, Dann
die Powerknette drumrumgeformt und hart werden lassen. Danach kann dann die schraube wie in einem normalen Gewinde rein
und raus geschraubt werden. Hier nun Bilder von beiden Seiten....

deckel_1deckel_2


Eine kurze Pause zum verschnaufen oder doch eher ein Projekt STOP!

Da anfang November mein Umzug kam, lag das ganze Projekt nun von November bis anfang März erstmal auf Eis
Letztens hab ich nun endlich mal wieder mit angefangen und so langsam wirds fertig. Die Front ist nun nach vielem Dremeln,
Schleifen und arbeiten mit Spachtelmasse fast fertig. Rein kommt ein Display, ein schöner Powerbutton und dazu wohl eine
Zweifarben LED und der Infrarot Sensor...

Es geht weiter... Update der Homepage!

Das ganze ist nun ansich fertig! ich werde nun in einigen schritten schreiben was noch so gemacht wurde zum schluß und was
noch gemacht werden muß um dem ganzen den endgültigen feinschliff zu verpassen. Also freut euch auf die nächsten paar zeilen!

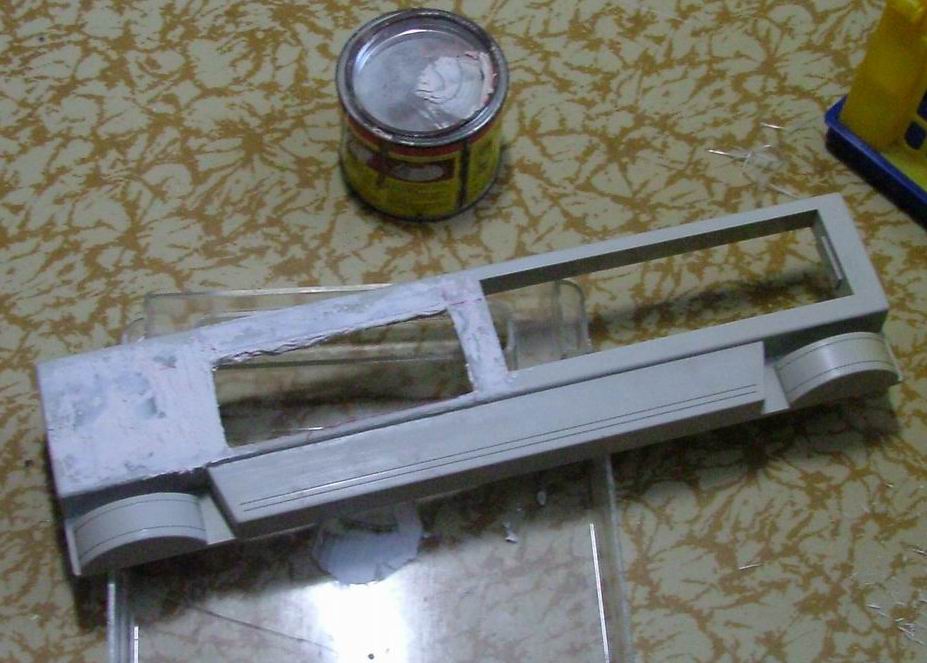

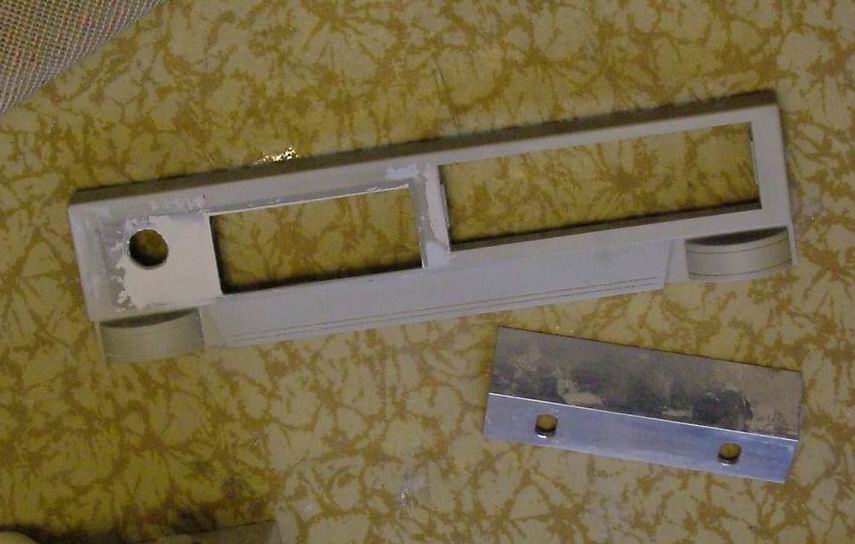

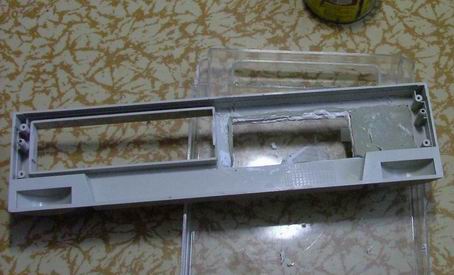

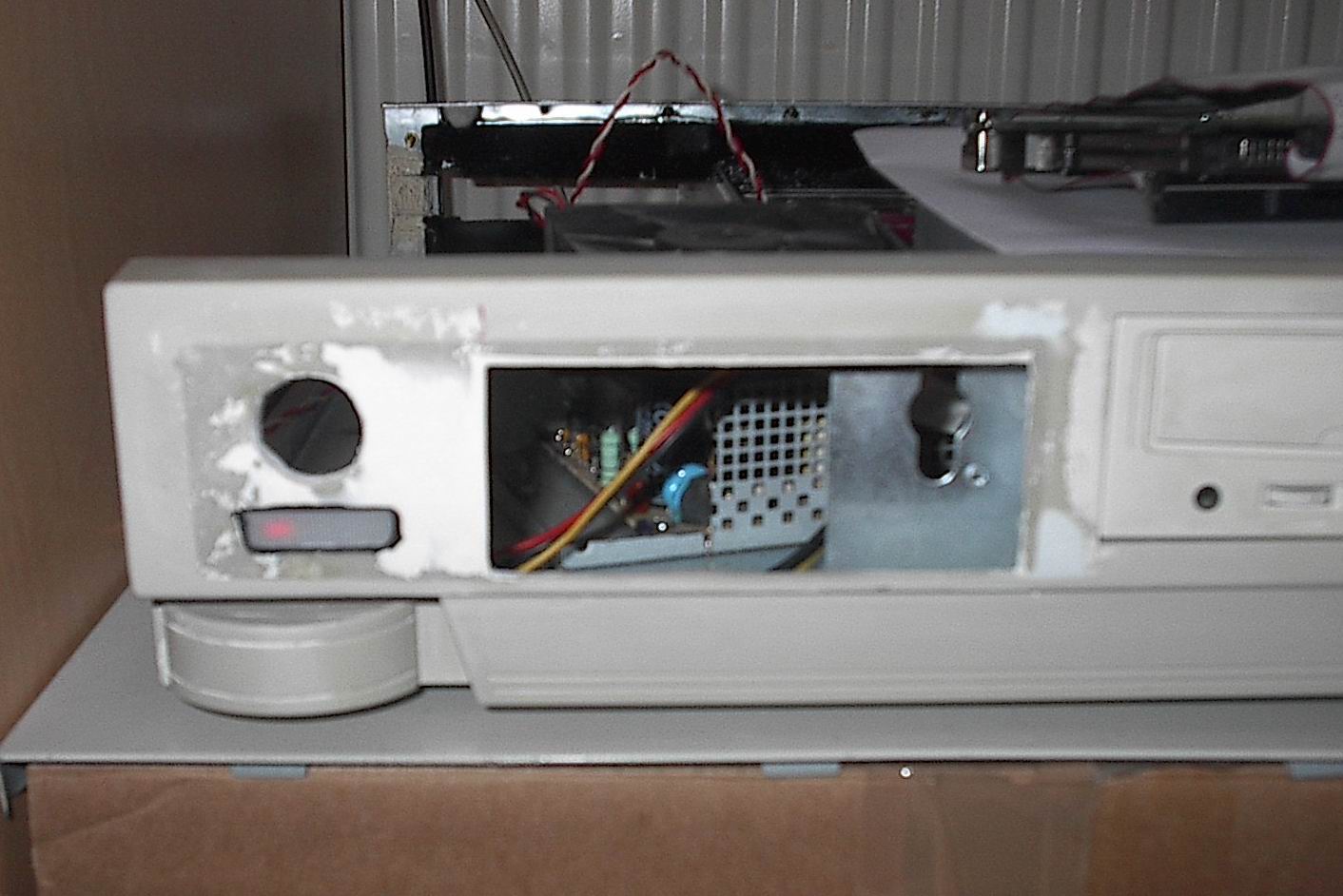

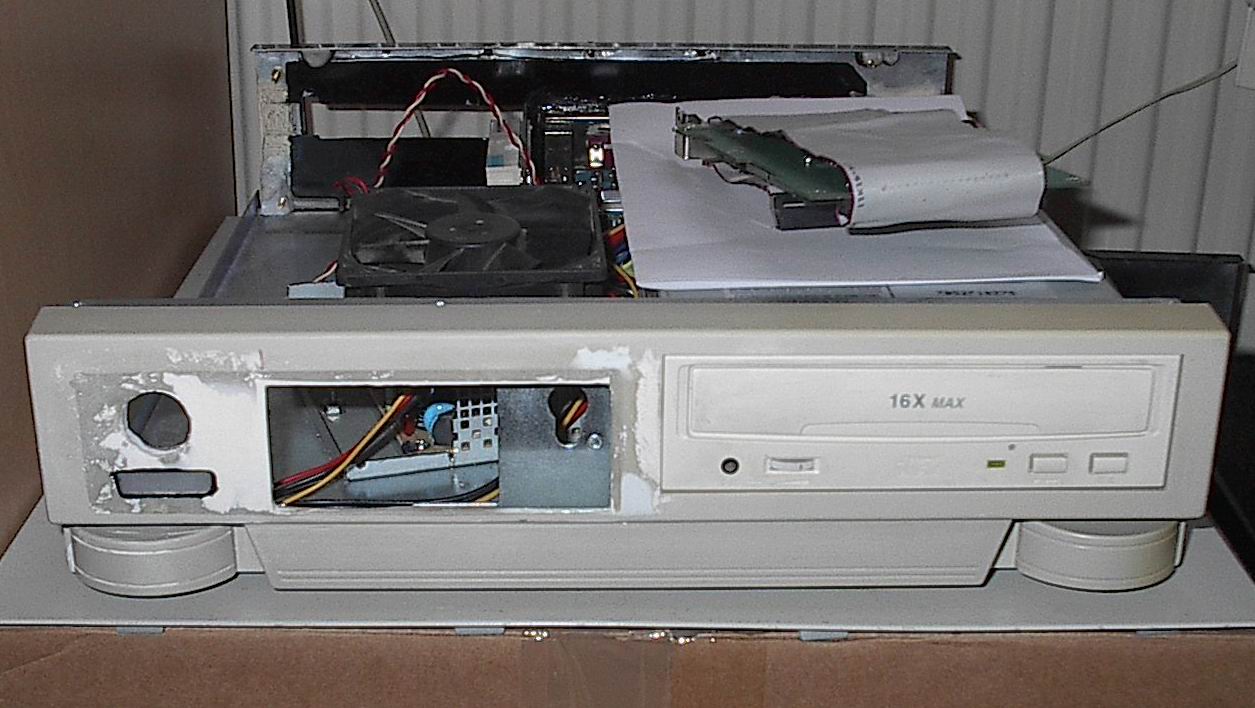

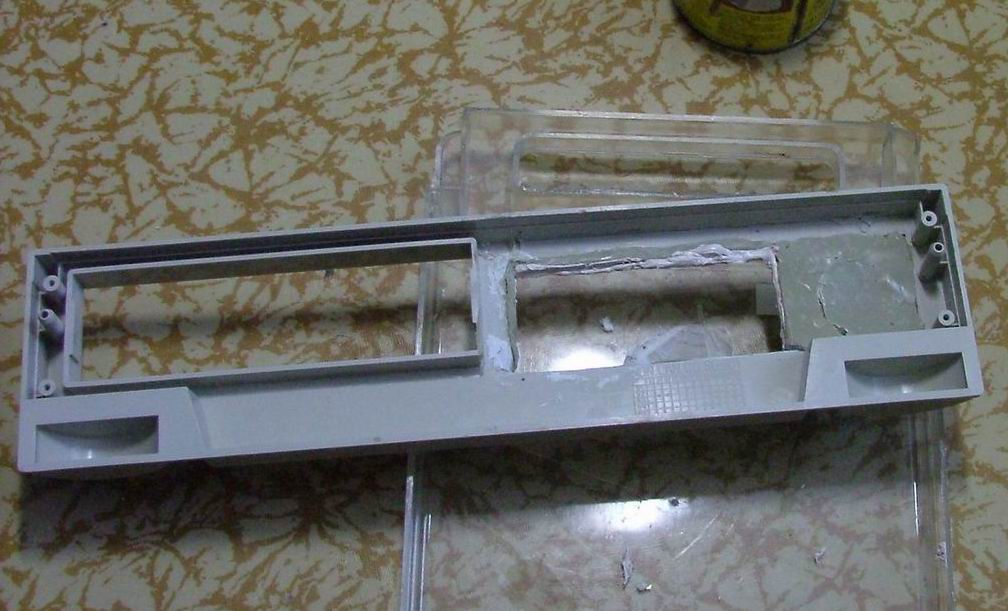

Zuerst habe ich dann noch die Gehäusefront fertig gemacht. Da hat mir auch ein guter Freund etwas geholfen da ich nun halt dabei
war eine möglichkeit zu finden das Display zu befestigen. Habe also die gesamte linke Seite rausgedremmelt, da dort auch keinerlei möglichkeiten waren irgendwas drauß zu machen! Nachdem ich alles weggedremmelt  hatte brachte mich dann dieser besagte Freund Marcel drauf Glassfaser Spachtelmasse zu verwenden um das zu Modden was ich brauchte. Eine aussparrung für das Display und
dann noch eine für den Powerbutton und die LEDs!  Raus gekommen ist dann folgendes aussehen was ich alleine wohlö nie so hinbekommen hätte. Im folgendem ein paar Bilder der gemoddeten Front...

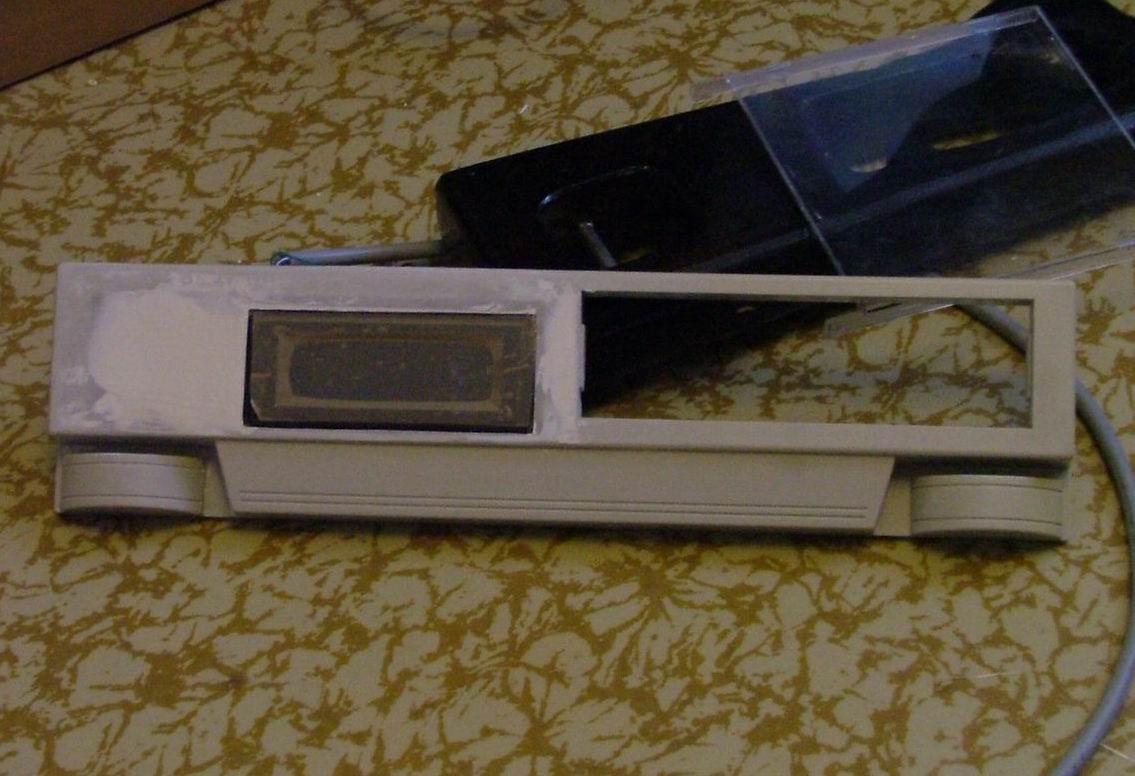

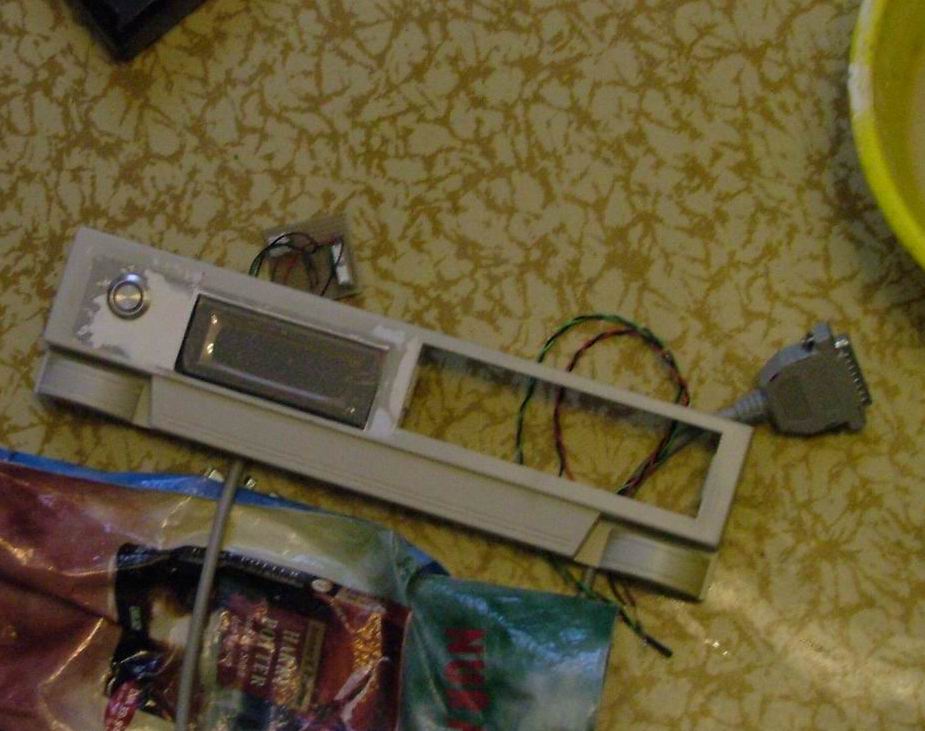

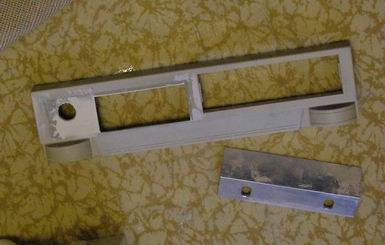

Front1 Front2Front3 Front4Front5 Front5Front7


Nun mußte dem ganzen noch ein wenig farbe verpasst werden! Was dabei rauskam seht ihr in folgenden Bildern.
Das Display ist in keinster weise festgeschraubt und hält derzeit auch so recht stabil. Vielleicht werde ich es irgendwann
auch mal mit schraubenbefestigen aber derzeit gehts auch so! Links zu sehen der Power Button und die öffnungen für die LEDs!
Da gehört dann noch eine kleine Platikscheibe drauf die oben im letzten Bild schon gut zu sehen ist. Diese scheibe die aus der
oberkannte einer CD Hülle gemacht ist wird erst am allerletzen ende reingesetzt wenn die Front nochmal neu Schwarz gespritzt
ist. Dann kommt die scheibe rein und wird dann durch die Farbe auch genau passen und halten Hier nun die Bilder....
